Descripción

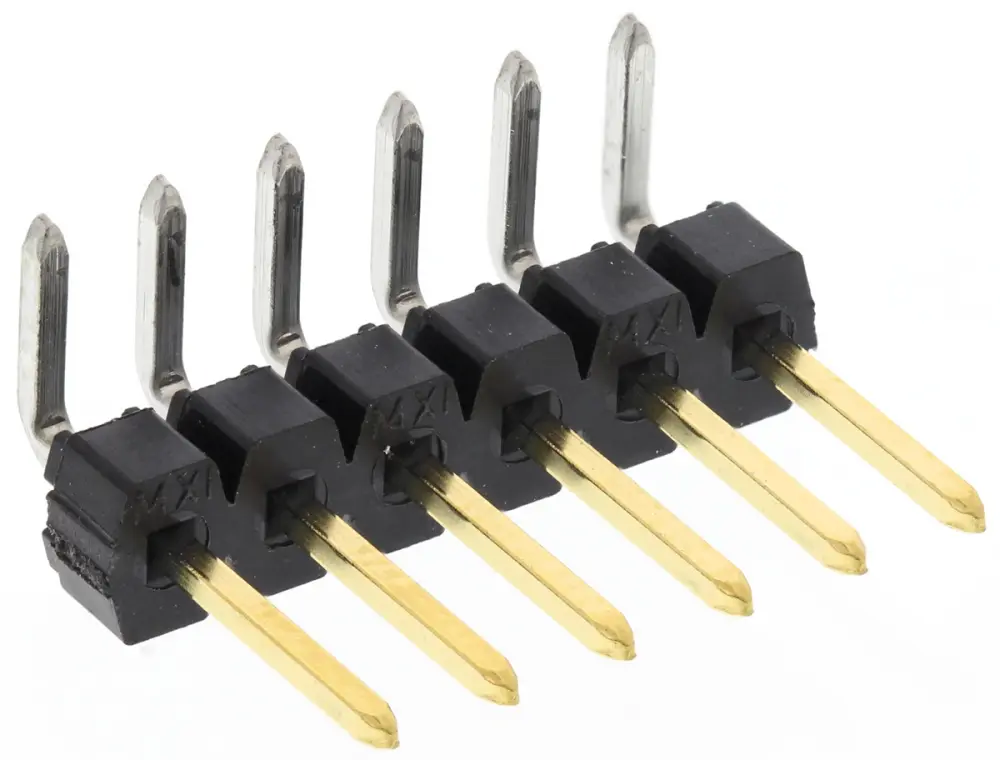

Conectores macho de montaje en PCB de 2,54 mm Molex C-Grid III – Series 90120, 90121, 90122 y 90131
Los conectores macho de montaje en PCB serie 90120, 90121, 90122 y 90131 forman parte del sistema de interconexión de 2,54 mm C-Grid III están diseñados para satisfacer los requisitos del sector más recientes. Estos conectores macho de montaje en PCB C-Grid III se acoplan a conectores hembra de montaje en PCB serie C-Grid III y carcasas de crimpado para utilizar en aplicaciones placa a placa y cable a placa. Los conectores macho tienen un diseño de arranque y se pueden cortar al tamaño deseado para mayor flexibilidad de diseño. Los contactos de estos conectores macho de montaje en PCB tienen una alta fuerza de retención para una conexión de acoplamiento seguro. Los contactos, una vez soldados al PCB, también tienen una alta estabilidad mecánica. Estos conectores macho de montaje en PCB C-Grid de 2,54 mm están disponibles en configuraciones de montaje vertical y en ángulo recto, de fila única y doble, para adecuarse a una amplia gama de requisitos de interconexión.
Características y ventajas
• Adecuados para utilizar en aplicaciones de cable a placa y de placa a placa
• Función de arranque para flexibilidad de diseño
• Alta fuerza de retención de contacto para una conexión segura
• Alta estabilidad mecánica una vez soldado
Información de aplicación del producto
Los conectores de la serie C-Grid III son adecuados para utilizar en el sector industrial, informático, médico, de consumo, telecomunicaciones y transporte. Las aplicaciones incluyen ordenadores de sobremesa, servidores, monitores, equipos médicos, electrodomésticos, estaciones de intercambio, equipos industriales y sistemas de seguridad y electrónica de automoción.
Gama Molex C-Grid III de 2,54 mm
| Atributo | Valor |
|---|---|
| Serie | C-Grid III |
| Paso | 2.54mm |
| Número de Contactos | 6 |
| Número de Filas | 1 |
| Orientación del Cuerpo | Ángulo de 90° |
| Recubierto/No Recubierto | No Recubierto |
| Tipo de Montaje | Montaje en orificio pasante |
| Sistema de conectores | Cable a Placa |
| Método de Terminación | Soldador |
| Revestimiento del Contacto | Oro |
| Material del Contacto | Latón |
| Número de serie | 90121 |
| Valor Nominal de Corriente | 3.0A |
| Longitud de contacto macho posterior | 2.9mm |
| Longitud de contacto macho de acoplamiento | 6.75mm |
| Tensión Nominal | 350,0 V. |
